System 3R-kompatibler 3R-321.46 MiniBlock

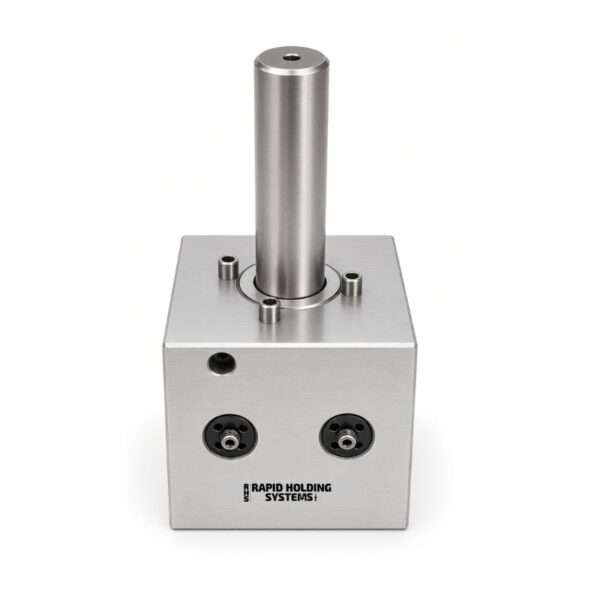

System 3R-kompatibler 3R-321.46 MiniBlock – Bild 1

System 3R-kompatibler 3R-321.46 MiniBlock – Bild 2

System 3R-kompatibler 3R-321.46 MiniBlock

0 aus 5

(Es gibt noch keine Bewertungen.)

$2,850.00

Das MiniBlock RHS-S321.46 ist ein kompaktes, manuell bedienbares Hydraulikfutter zur vertikalen oder horizontalen Montage auf dem Maschinentisch. Es verfügt über vier feste 90°-Positionen für eine flexible und wiederholgenaue Werkstückausrichtung. Das RHS-S321.46 ist als kompatible Alternative zum System 3R-321.46 für Anwendungen in der Funkenerosion und Präzisionsbearbeitung konzipiert.

Artikelnummer: RHS-S321.46

Sparen Sie später

Beschreibung
Zusätzliche Informationen
Häufig gestellte Fragen
Bewertungen

Beschreibung

System 3R 3R-321.46 kompatibles MiniBlock-Handhydraulikfutter – RHS-S321.46
Der RHS-S321.46 MiniBlock ist ein kompaktes, manuell bedienbares hydraulisches Werkstückspannfutter, das für Präzisions-EDM- und Bearbeitungsanwendungen entwickelt wurde.
Der MiniBlock kann vertikal oder horizontal auf dem Maschinentisch montiert werden und bietet somit Flexibilität für unterschiedliche Werkstückausrichtungen und Bearbeitungsanforderungen. Durch seine kompakte Bauweise eignet er sich besonders für Anwendungen mit begrenztem Maschinenarbeitsraum.
Das Spannfutter verfügt über vier feste Indexierpositionen im Abstand von 90°, wodurch das Werkzeug oder Werkstück in definierten 90°-Schritten neu positioniert werden kann, während gleichzeitig eine stabile Werkstückspannung gewährleistet bleibt.
Die RHS-S321.46 wurde als RHS-kompatible Version des System 3R® 3R-321.46 entwickelt und kann in kompatible System 3R Mini Werkzeugaufbauten für die präzise Werkstückpositionierung und -bearbeitung integriert werden.

Hauptfunktionen

– Kompatibel mit System 3R® 3R-321.46
– Kompaktes MiniBlock-Design
– Manuelles Hydraulikfutter
– Geeignet für die vertikale oder horizontale Montage
– Wird direkt auf dem Maschinentisch montiert
– 4 × 90° feste Indexierpositionen
– Kompakte Abmessungen von 70 × 70 mm
– Geeignet für EDM und Präzisionsbearbeitung
– Konzipiert für wiederholbare Werkstückpositionierung
– Robuste Konstruktion für präzise Werkstückspannanwendungen

Technische Spezifikationen

Normen	Wert
RHS-Teilenummer	RHS-S321.46
OEM-Referenz	System 3R® 3R-321.46
Produkttyp	MiniBlock Handhydraulikfutter
Produktion	Manuelle Hydraulik
Montageausrichtung	Vertikal oder horizontal
Installation	Maschinentisch
Feste Indexpositionen	4 × 90°

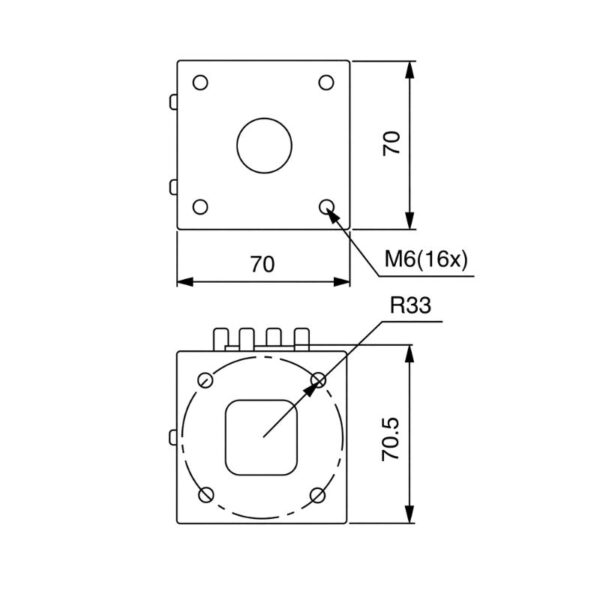

KÖRPER GRÖSSE	Ca. 70 × 70 mm
Gesamthöhe	Ca. 70.5 mm
Gewinde montieren	M6
Gewicht	2.3 kg (5.07 lb)
Anwendung	EDM / Präzisionsbearbeitung Werkstückspannung
Kompatibilität	System 3R® 3R-321.46

Zusätzliche Informationen

Gewicht	2 kg
Abmessungen	7 × 7 × 7 cm
Betätigungsart	Druckluft
System-Kompatibilität	System 3R MacroStandard

Ist der RHS-S321.46 mit System 3R 3R-321.46 kompatibel?

Ja. Der RHS-S321.46 ist als kompatible Alternative zum System 3R® 3R-321.46 MiniBlock für die Integration in kompatible System 3R Spannvorrichtungen konzipiert.

Kann der MiniBlock RHS-S321.46 vertikal und horizontal montiert werden?

Ja. Die RHS-S321.46 ist sowohl für die vertikale als auch für die horizontale Montage auf dem Maschinentisch ausgelegt und bietet somit Flexibilität für unterschiedliche Werkstückausrichtungen und Bearbeitungsanforderungen.

Wie viele Indexierungspositionen bietet der RHS-S321.46?

Der MiniBlock bietet vier feste Indexierpositionen im Abstand von 90° (4 × 90°), wodurch das Werkstück oder die Werkzeuganordnung in definierten 90-Grad-Orientierungen neu positioniert werden kann.
