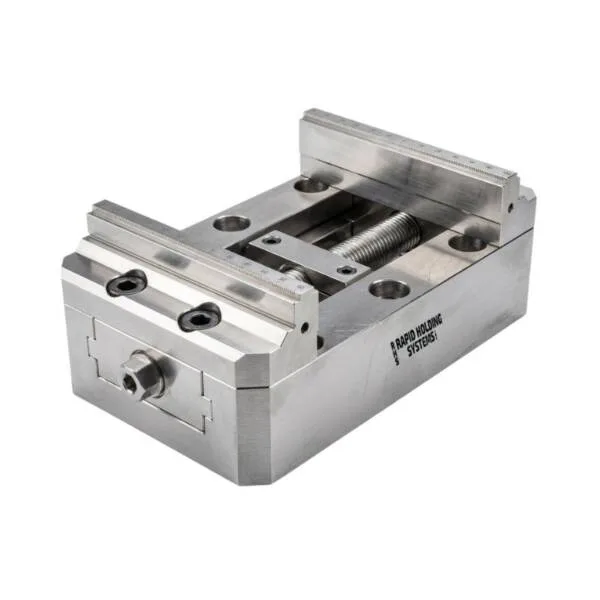

Étau autocentrant 210x127x85mm

Étau autocentrant 210x127x85mm

0 sur 5

Étau de précision à centrage automatique conçu pour l'usinage CNC 4 et 5 axes, le bridage par électroérosion et les montages rigides sur machines CNC. Fabriqué en acier chromé trempé d'une dureté de 48 à 52 HRC, cet étau de précision offre une répétabilité de ±0.005 mm, une largeur de serrage maximale de 136 mm, une force de serrage de 6 000 N et un couple maximal de 40 Nm. Son corps de 210 x 127 x 85 mm assure un serrage puissant, un centrage précis des pièces et une grande stabilité d'usinage, même pour les pièces de grande taille.

SKU RHS-V210X127

Demande de devis

Garder pour plus tard

Description
Informations Complémentaires
FAQ
Avis

Description

Cet étau autocentrant de 210 x 127 x 85 mm est conçu pour les applications de bridage CNC de précision nécessitant une large plage de serrage, une force de maintien élevée et un positionnement précis et répétable des pièces. Son mécanisme d'autocentrage répartit uniformément la pression de serrage des deux côtés, réduisant ainsi les variations de réglage et améliorant la régularité des usinages 4 et 5 axes.

Fabriqué en acier chromé trempé, cet étau offre rigidité, résistance à l'usure et performances stables même dans les environnements d'usinage les plus exigeants. Son corps allongé de 210 mm et sa largeur de serrage maximale de 136 mm le rendent idéal pour les pièces de précision de grande taille, tout en garantissant un centrage précis et un contrôle fiable du montage. Avec une répétabilité de ±0.005 mm et une force de serrage de 6 000 N, cet étau est parfaitement adapté à l'usinage CNC, au bridage par électroérosion, à la production d'électrodes et aux systèmes de montage de précision.

Spécifications	Valeur
Taille	210x127x85mm
Source	Acier chromé
Compatibilité	Configuration standard des dispositifs CNC
Dureté	48-52 CDH
Répétabilité	± 0.005mm
Largeur de serrage maximale	136mm
Puissance de serrage	6000N
Max Torque	Couple max.
Poids net	10 kg

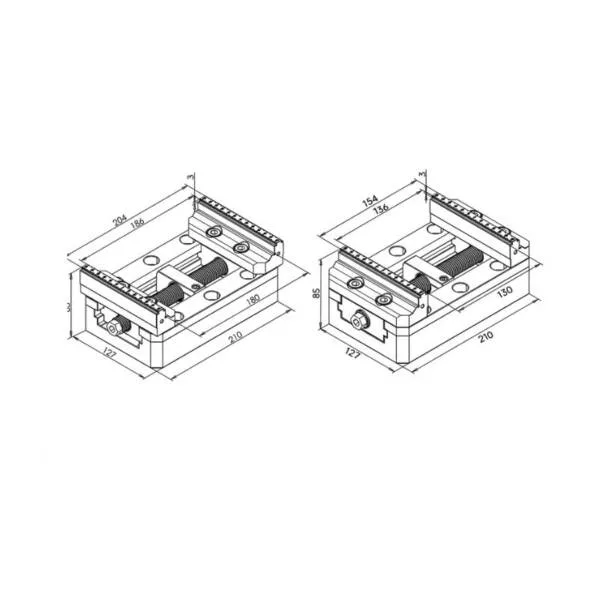

Longueur globale	210mm
Largeur globale	127mm
Hauteur globale	85mm
Référence d'ouverture de la mâchoire	136mm
Référence de longueur de mâchoire	154mm
Référence interne de la mâchoire	150mm
Type de montage	Montage direct sur fixation

________________________________________

Informations Complémentaires

Poids	10 kg
Dimensions	21 × 12.7 × 8.5 cm
Plage de serrage des étaux	0-135mm
Matériaux pour étaux	Acier chromé
Compatibilité pour les étaux	Universel

À quoi sert cet étau autocentrant ?

Cet étau autocentrant est utilisé pour le maintien de pièces CNC de précision, l'usinage à 4 axes, l'usinage à 5 axes, le maintien de pièces EDM et les configurations de montages où un centrage précis des pièces et un positionnement répétable sont nécessaires.

Cet étau convient-il aux pièces de précision de grande taille ?

Oui. Son corps de 210 x 127 x 85 mm, sa largeur de serrage maximale de 136 mm et sa force de serrage de 6000 N rendent cet étau adapté aux pièces de précision de grande taille nécessitant un serrage stable et un positionnement constant.

Pourquoi une répétabilité de ±0.005 mm est-elle importante dans le bridage de pièces CNC ?

Une répétabilité de ±0.005 mm permet de garantir un positionnement constant des pièces entre les réglages et les cycles de production. Ceci est essentiel pour l'usinage CNC de précision, le bridage 5 axes, l'électroérosion et les systèmes de montage où de faibles variations de positionnement peuvent affecter la précision finale de la pièce.
